表面加工・検査

リード文



表面加工と歪み矯正


ショットブラスト設備を保有しておりますので必要に応じて
熱処理で生じた表面の酸化スケール層をきれいにする
表面加工や、熱膨張・収縮による歪みの補正も自社で対応が可能です。


大口工場

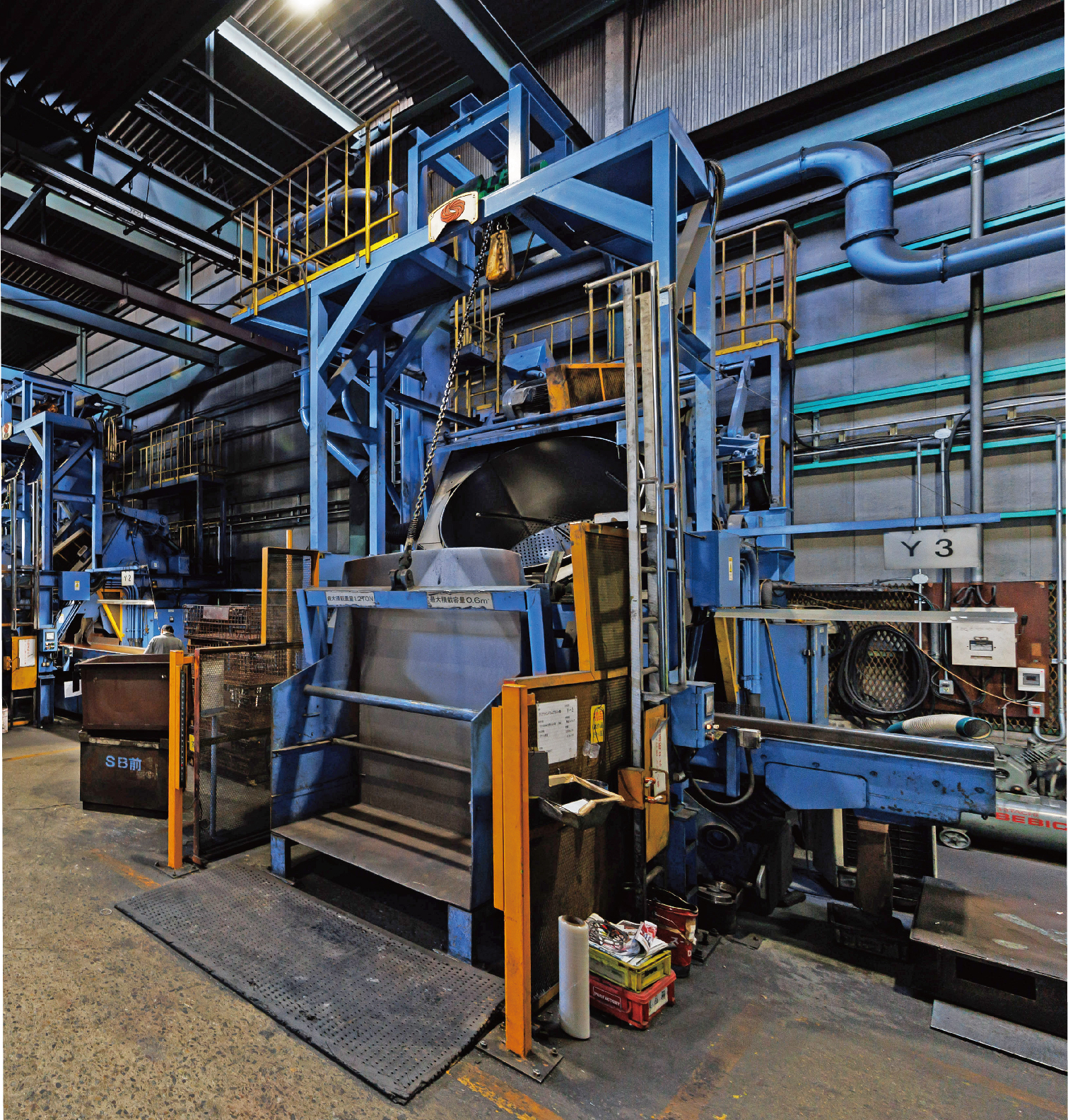

ドラム式ショットブラスト

新東工業(株)製


弊社の設備は大気雰囲気による熱処理になります。その為、熱処理後は製品の表面に大気中の酸素と結合して酸化スケール層(脱炭層)が発生します。次工程に移る前処理としてショットブラストを行い表面を綺麗にする事が弊社で可能です。自社で処理が出来ない大きさの製品でも外注にて対応可能です。

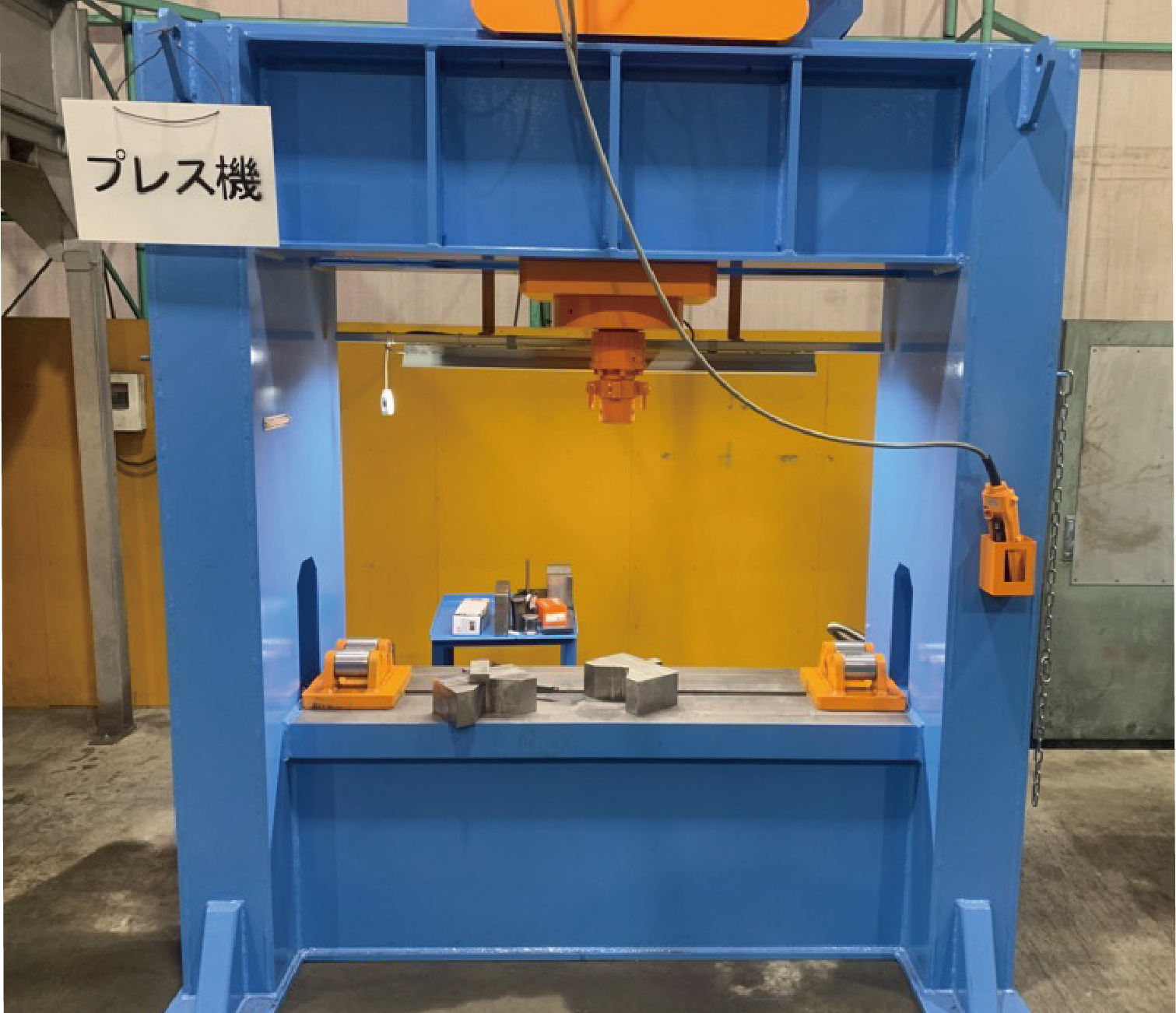

油圧式歪矯正用プレス機

自社設計(健斗鉄工製)


熱処理を行うと金属組織に熱膨張や収縮が発生します。製品形状によって冷却時の速度に差が発生してしまうことから歪が発生し、製品が変形する場合があります。弊社では熱処理により変形してしまった製品に対してお客様のニーズに応じて矯正を実施しております。矯正が自社で困難な場合にも外注依頼により対応可能です。また、矯正作業により発生してしまう応力に関しても弊社で応力除去の熱処理が可能です。


犬山工場

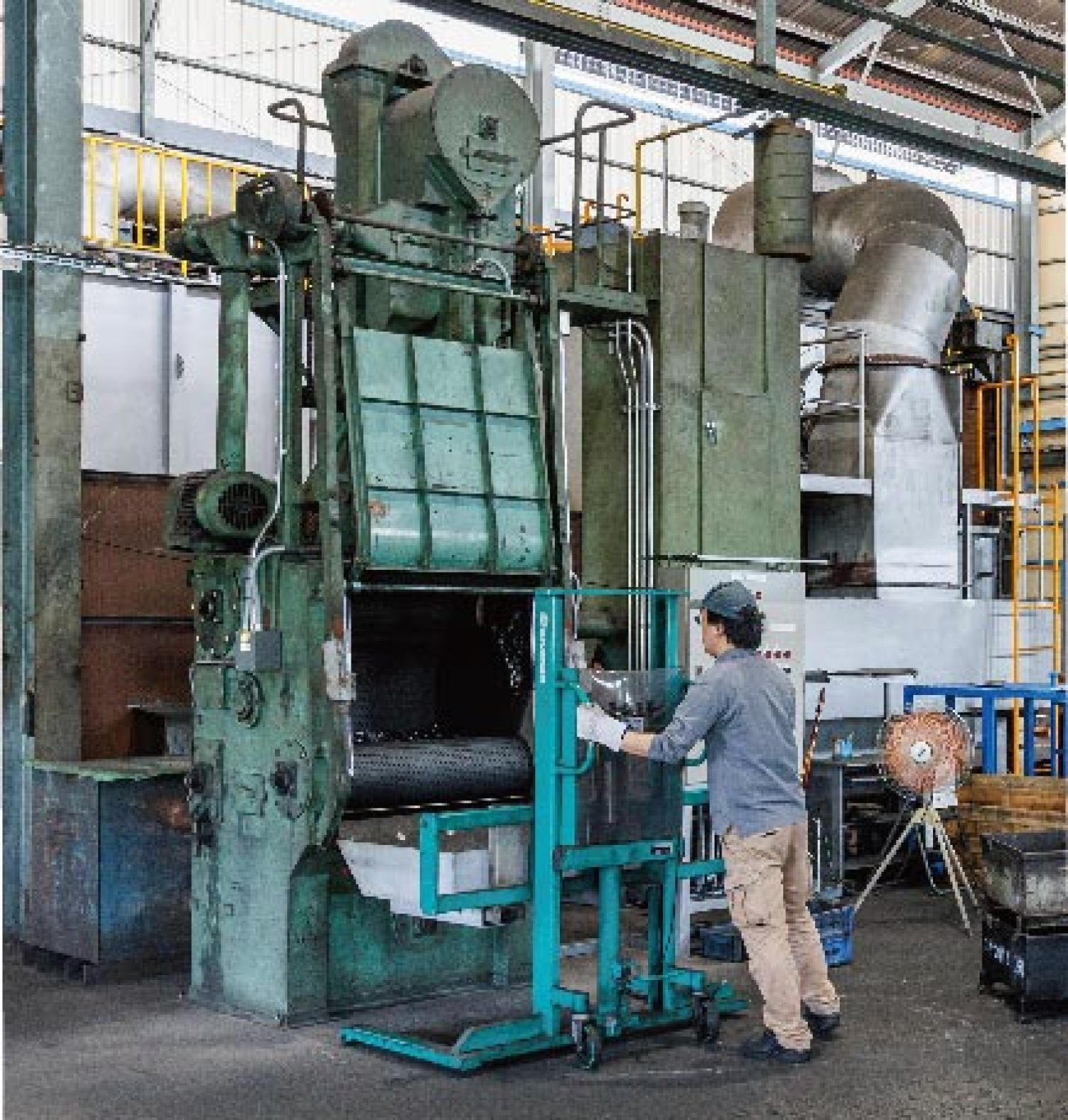

タンブラー式ショットブラスト

伊藤機工(株)製


大口工場のドラム式ショットブラスト機の場合、製品同士の衝突や回転時の落差により若干傷が発生します。傷を嫌う製品に対しては犬山工場や外注にて対応可能です。


品質を守る検査設備



弊社では熱処理後の品質確認として、豊富な検査設備を揃えておりますので
お客様の要望に対して柔軟な対応が可能です。
日常的に硬度検査・組織検査・割れ検査等を実施しておりますので品質に間違いがない製品を自信をもって納品させて頂きます。


大口工場

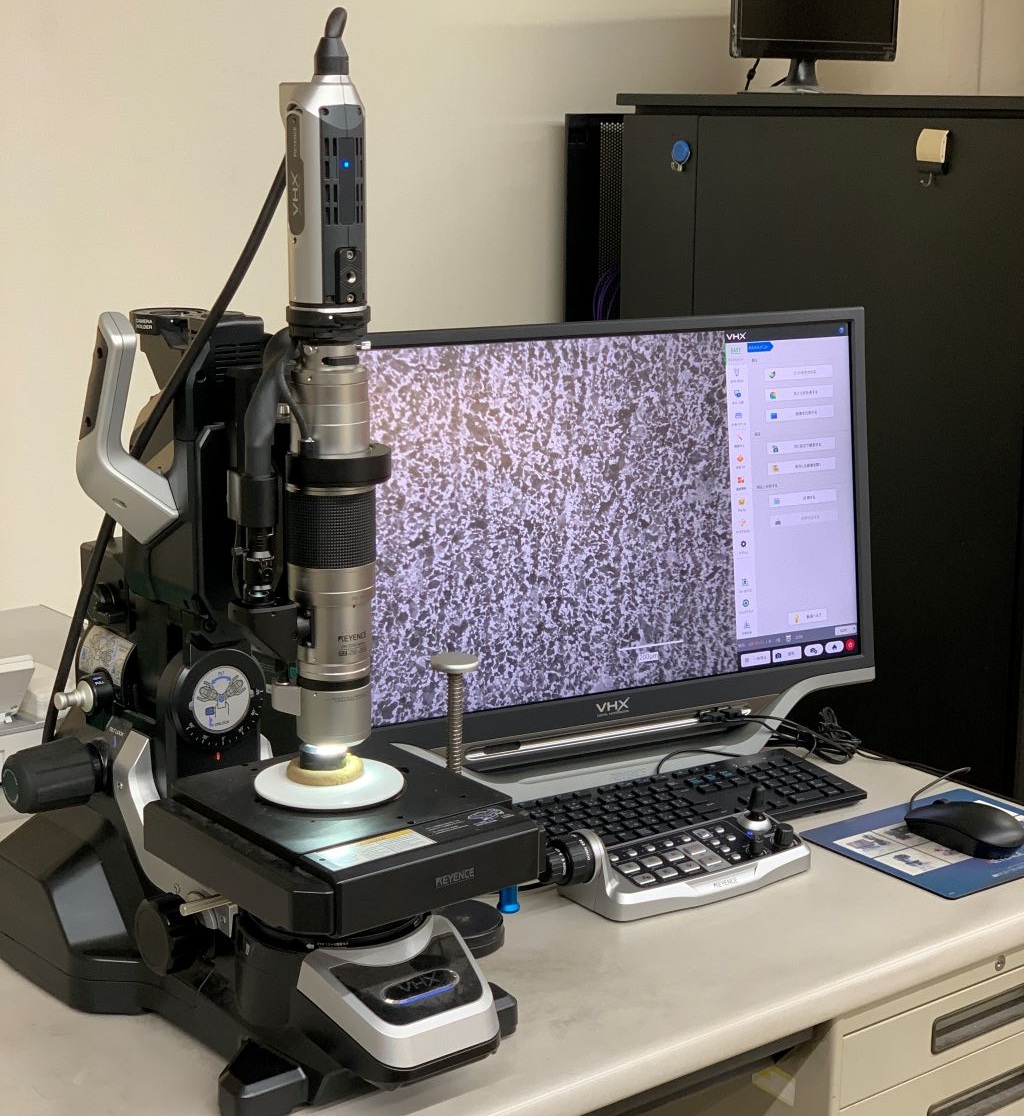

キーエンス製 VHX-X1

金属組織顕微鏡


熱処理した鉄鋼・非鉄製品以外の品質確認として、非調質鋼の組織検査を日常的に行っております。近年は粒度検査を要求される製品も増えてきており熱処理の品質確認がより重要となっています。


■対応倍率:100倍~1000倍
■主な観察組織:右図参照
■エッチング液:ナイタル液・ピクリン酸・Keller等


磁気探傷機器

■磁粉探傷機 電子磁気工業㈱製 ER-261
■LEDブラックライト
 電子磁気工業(株)製 LB-406
■残留磁気測定器
 電子磁気工業(株)製 GT-301
■歪測定器
 (株)ミツトヨ製 ダイヤルゲージ

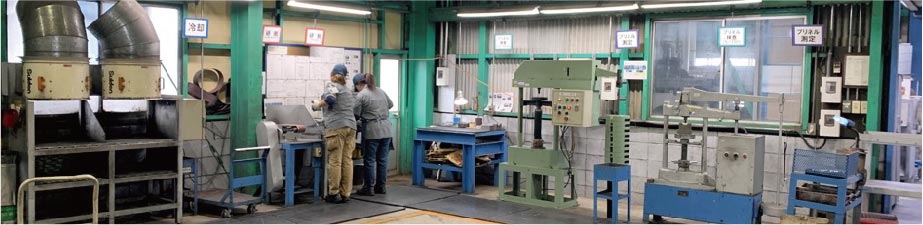

硬度検査機器

■ブリネル硬度計 HBD10/3000
■ブリネル硬度計 HBD5/750
■ロックウェル硬度計 HRB (B スケール)
■ロックウェル硬度計 HRC (C スケール)
■ビッカース硬度計 HV
■ショア硬度計 HS


犬山工場

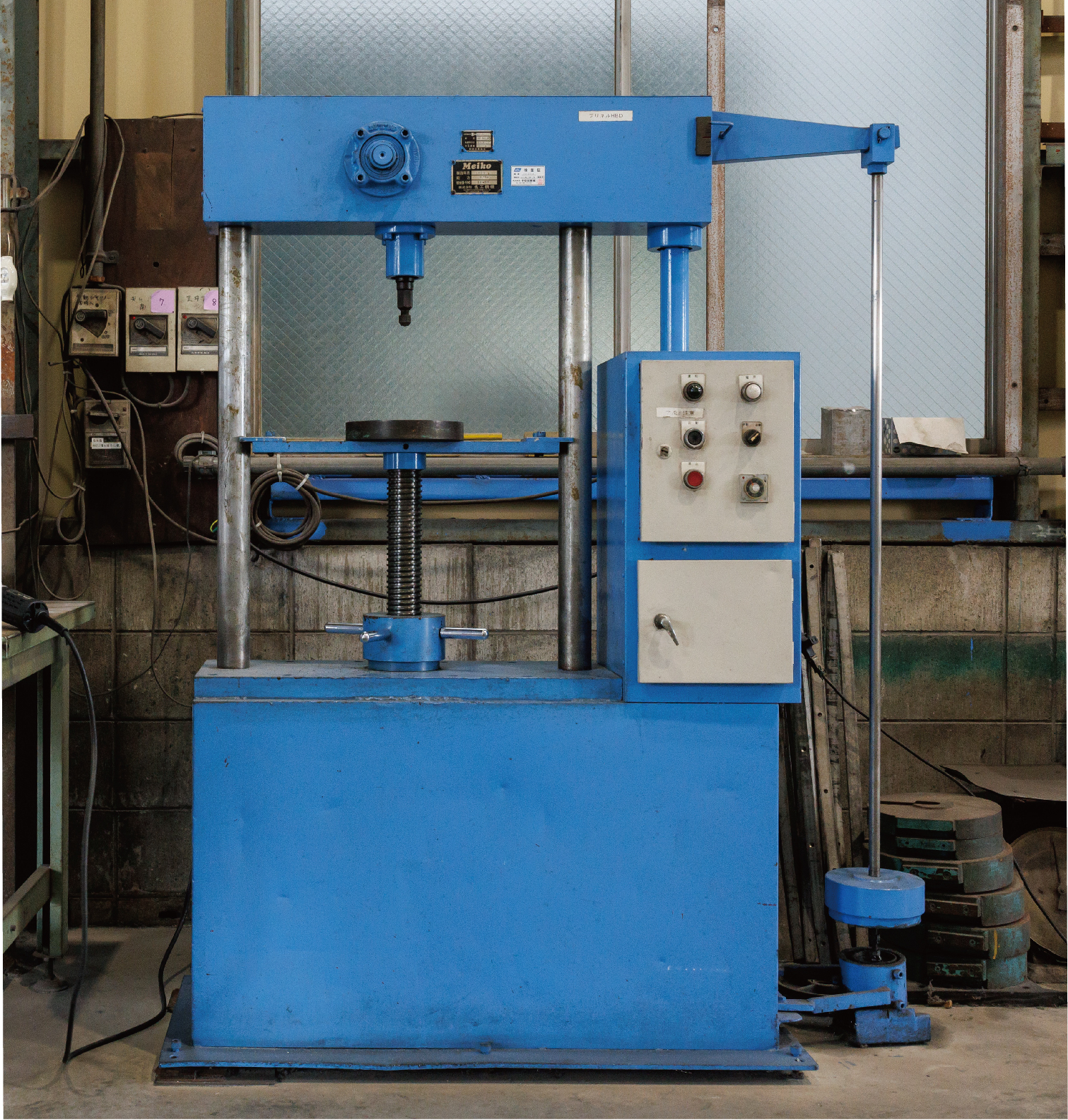

ブリネル硬度計 HBD10/500

硬度検査機器


弊社は豊富な硬度検査機器を保有しており、お客様に寄り添った検査方法で対応可能なので安心してください。HV測定での対応も可能です。


■ブリネル硬度計
 HBD10/500

■ロックウェル硬度計
 HRF (F スケール)
 HRB (B スケール)
 HRC (C スケール)

■ビッカース硬度計 HV
 (設備は大口工場に設置)
