鉄鋼部門 設備一覧

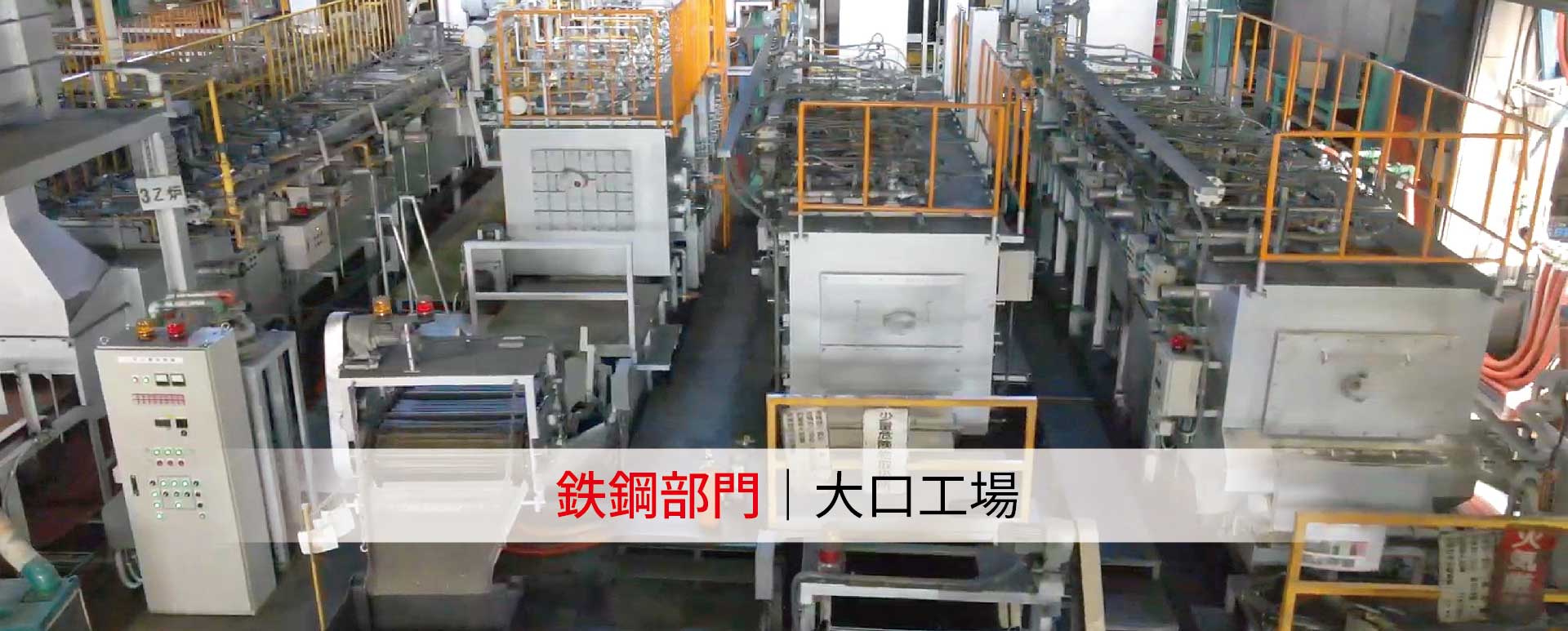

大口工場
汎用性の高い21基の炉と
多彩な熱処理手法でニーズに応える

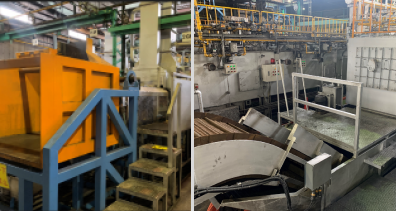

メッシュベルト型連続水焼入炉
-
- 画像のサンプル
| 設備名 | 2G炉 |
| 設備寸法：幅 | 700㎜ |
| 設備寸法：高 | 250㎜ |
| 設備寸法：長 | 6,000㎜ |
| 対応寸法：幅 | 600㎜（最大幅の際は長200mmまで） |
| 対応寸法：高 | 150㎜ |
| 対応寸法：長 | 500㎜（最大長の際は幅200mmまで） |
| 処理能力 | 800㎏/1h |
| 単重制限 | 10㎏未満 |
| 使用温度範囲 | 700℃～1050℃ |
| 冷却液 | 水 |
| 緩和剤 | 日本グリース製ソルクエンチWP-2000S |
| 冷却槽容量 | 水槽：7,000ℓ |

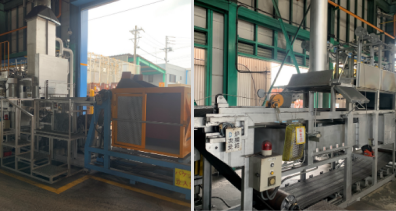

メッシュベルト型連続油焼入炉
-
- 画像のサンプル
| 設備名 | H炉、I炉 |
| 設備寸法：幅 | 700㎜ |
| 設備寸法：高 | 250㎜ |
| 設備寸法：長 | 6,000㎜（設備により前後差あり） |
| 対応寸法：幅 | 600㎜（最大幅の際は長200mmまで） |
| 対応寸法：高 | 150㎜ |
| 対応寸法：長 | 500㎜（最大長の際は幅200mmまで） |
| 処理能力 | 800㎏/1h |
| 単重制限 | 7㎏未満 |
| 使用温度範囲 | 750℃～980℃ |
| 冷却液 | 日本グリース製ハイスピードクエンチ1070XVT |
| 冷却槽容量 | 油槽：3,000ℓ |

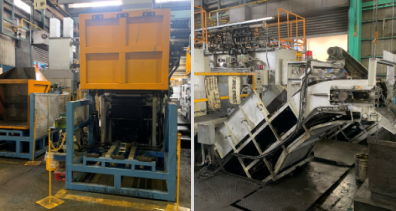

メッシュベルト型連続焼ならし炉
-
- 画像のサンプル
| 設備名 | 2D炉、2Q炉、2M炉 |
| 設備寸法：幅 | 700㎜ |
| 設備寸法：高 | 250㎜ |
| 設備寸法：長 | 6,400㎜（設備により前後差あり） |
| 対応寸法：幅 | 600㎜ |
| 対応寸法：高 | 150㎜ |
| 対応寸法：長 | 1,000㎜ |
| 処理能力 | 800㎏/1h |
| 単重制限 | 15㎏未満 |
| 使用温度範囲 | 750℃～1050℃ |
| 硬度調整 | 強制冷却装置（半開・全開）、保温ダンパー（炉冷用） |

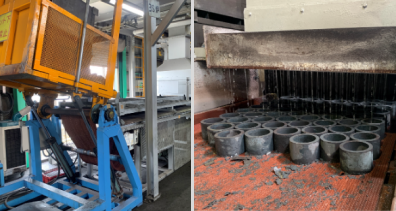

メッシュベルト型連続焼戻し炉
-
- 画像のサンプル
| 設備名 | 3S炉、3Z炉、4Z炉 |
| 設備寸法：幅 | 700㎜ |
| 設備寸法：高 | 250㎜ |
| 設備寸法：長 | 9,200㎜（設備により前後差あり） |
| 対応寸法：幅 | 600㎜ |
| 対応寸法：高 | 140㎜ |
| 対応寸法：長 | 1,000㎜ |
| 処理能力 | 800㎏/1h |
| 単重制限 | 7㎏未満 |
| 使用温度範囲 | 450℃～700℃ |
| 冷却方法 | シャワー冷却（空冷も可能） |

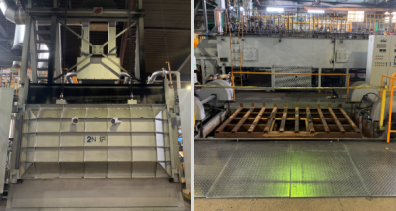

バッチ型水焼入炉
-
- 画像のサンプル
| 設備名 | 2N炉 |
| 設備寸法：幅 | 2,500㎜ |
| 設備寸法：高 | 1,000㎜ |
| 設備寸法：長 | 1,500㎜ |
| 対応寸法：幅 | 2,300㎜ |
| 対応寸法：高 | 900㎜ |
| 対応寸法：長 | 1,400㎜ |
| 処理能力 | 3,000㎏/1ch |
| 使用温度範囲：焼入 | 750℃～1050℃ |
| 冷却液 | 水 |
| 水槽容量 | 15,000ℓ |
| 使用温度範囲：焼ならし | 750℃～950℃(空冷) |
| 使用温度範囲：焼なまし | 500℃〜800℃（500℃まで冷却速度制御可能：炉冷） |

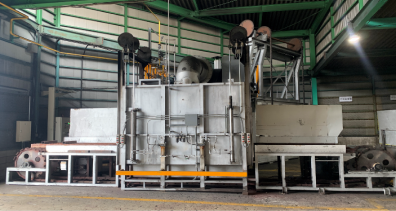

バッチ型油焼入炉
-
- 画像のサンプル
| 設備名 | 2F炉、2C炉 |
| 設備寸法：幅 | 2,500㎜ |
| 設備寸法：高 | 1,000㎜ |
| 設備寸法：長 | 1,500㎜ |
| 対応寸法：幅 | 2,300㎜ |
| 対応寸法：高 | 900㎜ |
| 対応寸法：長 | 1,400㎜ |
| 処理能力 | 3000㎏/1ch |
| 使用温度範囲：焼入 | 750℃～1050℃ |
| 冷却液 | ハイスピードクエンチ1070XVT |
| 油槽容量 | 15,000ℓ |
| 使用温度範囲：焼ならし | 750℃～950℃(空冷) |
| 使用温度範囲：焼なまし | 500℃〜800℃（500℃まで冷却速度制御可能：炉冷） |

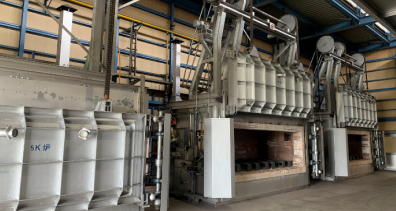

バッチ型焼なまし炉
-
- 画像のサンプル
| 設備名 | 2K炉、3K炉、4K炉、5K炉、6K炉、7K炉 |
| 設備寸法：幅 | 3,600㎜ |
| 設備寸法：高 | 1,000㎜ |
| 設備寸法：長 | 1,500㎜ |
| 対応寸法：幅 | 3,000㎜ |
| 対応寸法：高 | 900㎜ |
| 対応寸法：長 | 1,400㎜ |
| 処理能力 | 4,000㎏/1ch |
| 使用温度範囲：焼ならし | 750℃～950℃(空冷) |
| 使用温度範囲：焼なまし | 500℃〜800℃（500℃まで冷却速度制御可能：炉冷） |
バッチ型焼ならし炉
-
- 画像のサンプル
| 設備名 | 2V炉 |
| 設備寸法：幅 | 2,500㎜ |
| 設備寸法：高 | 1,000㎜ |
| 設備寸法：長 | 1,500㎜ |
| 対応寸法：幅 | 2,300㎜ |
| 対応寸法：高 | 900㎜ |
| 対応寸法：長 | 1,400㎜ |
| 処理能力 | 3,000㎏/1ch |
| 使用温度範囲：焼ならし | 750℃～950℃(空冷) |
| 使用温度範囲：焼なまし | 500℃〜800℃（500℃まで冷却速度制御可能：炉冷） |
バッチ型台車式熱風循環焼戻し炉
-
- 画像のサンプル
| 設備名 | E炉、O炉 |
| 設備寸法：幅 | 1,000㎜ |
| 設備寸法：高 | 1,000㎜ |
| 設備寸法：長 | 2,500㎜ |
| 対応寸法：幅 | 850㎜ |
| 対応寸法：高 | 900㎜ |
| 対応寸法：長 | 2,300㎜ |
| 処理能力 | 2,000㎏/1ch |
| 使用温度範囲 | 150℃～700℃ |
| 冷却方法 | 空冷又は炉冷 |
